产品说明
石墨烯导热膜采用氧化石墨烯为原料，经过涂布成膜、预还原、石墨化、压延等工序制备而成。具有高导热、高导电、高柔韧性、质轻、抗折叠等优质性能，为移动智能设备的便携化提供优异的散热解决方案。
性能特点
导热性能。由于宏观石墨烯导热膜为多层石墨烯嵌合重叠构成多维导热通道，具有高导热性能，热导率随着厚度的增加而减少，热导率为900-1300W/MKW
力学性能。R1 1801°抗弯折次数达10万次，由于宏观石墨烯导热膜为多层石墨烯嵌合重叠构成，在弯折部分这种嵌合方式可有效抵消弯折强度，变形小，弯曲自如
厚度可调，可根据实际需求调节工艺参数从而来制备不同厚度的石墨烯散热膜应用于不同的场景中，可控厚度在5-100μm之间
微观结构

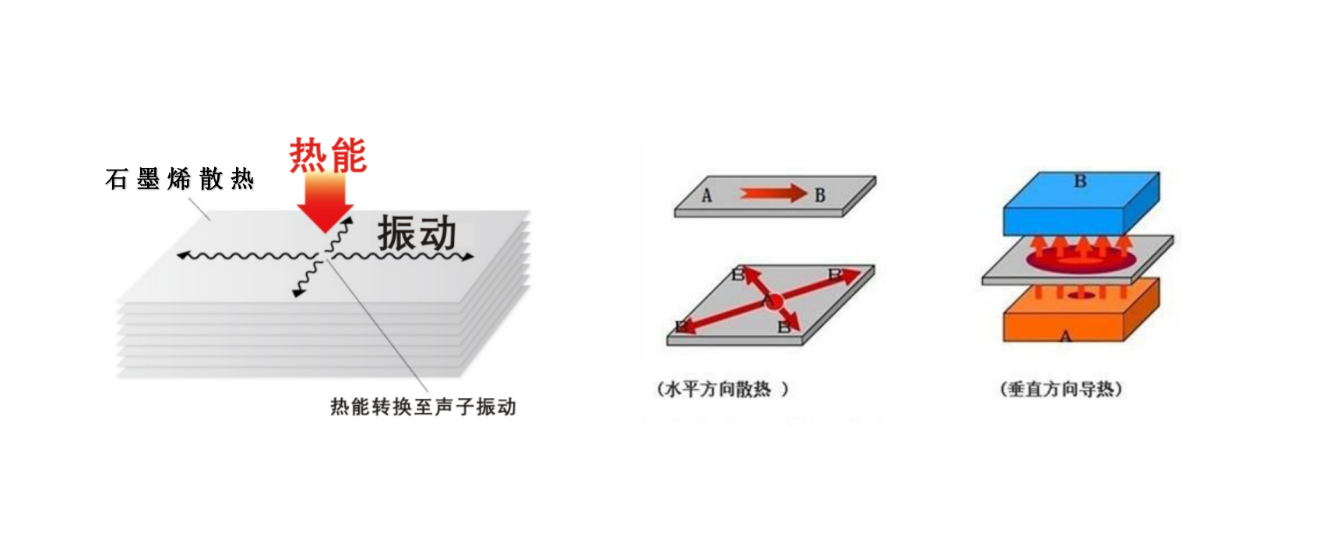

作用机理

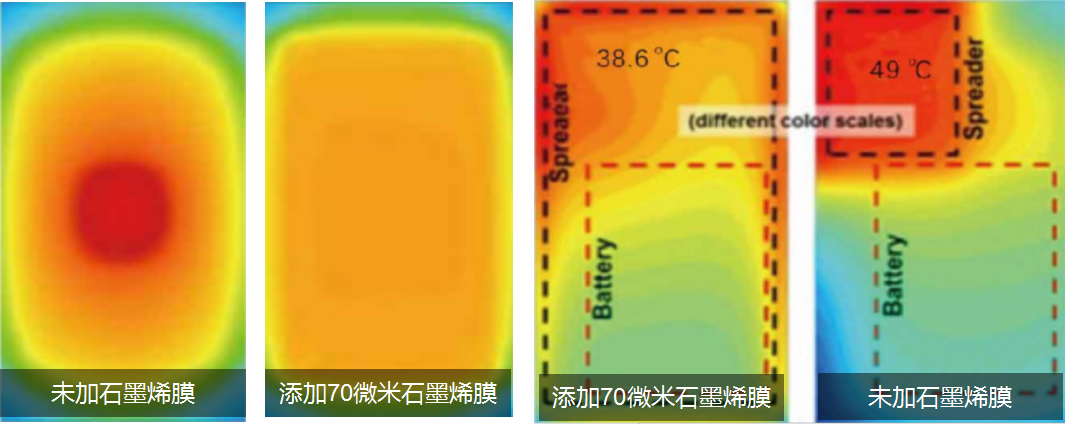

石墨烯散热膜红外成像图
产品应用方向
技术参数
|
性能参数 |
HXGTS-10 | HXGTS-50 | HXGTS-70 | HXGTS-100 | HXGTS-150 | HXGTS-200 | HXGTS-300 | 测试方法 |
| 厚度(μm) | 10±1 | 50±5 | 70±7 | 100±10 | 150±15 | 200±20 | 300±30 | ASTM D374 |
| 纵向导热系数 | ≥19 | ≥19 | ≥19 | ≥19 | ≥19 | ≥19 | ≥19 | ASTM E1461 |
| 综合导热系数（W/m·K） | ≥1500 | ≥1400 | ≥1300 | ≥1300 | ≥1200 | ≥1050 | ≥800 | ASTM E1461 |
| 综合热扩散系数 (mm^2/s) | ≥850 | ≥800 | ≥750 | ≥750 | ≥700 | ≥600 | ≥500 | ASTM D5470 |
| 密度（g/cm^3） | 2.0±0.1 | 2.0±0.1 | 2.0±0.1 | 2.0±0.1 | 2.0±0.1 | 2.0±0.1 | 2.0±0.1 | ASTM D792 |
| 比热容（J/g·K） | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | ASTM E1269 |
| 拉伸强度（MPa） | 35 | 35 | 35 | 35 | 35 | 35 | 35 | GB/T 1040.3-2018 |
| 抗弯折次数(R1/180˚)（times） | > 100000 | > 10000 | > 5000 | > 1000 | >500 | >100 | >10 | ASTM F152 |
| 导电系数（s/m） | 2x10^5 | 2x10^5 | 2x10^5 | 2x10^5 | 2x10^5 | 10^5 | 10^5 | GB/T1551-2009 |
**厚度可按客户要求定制
